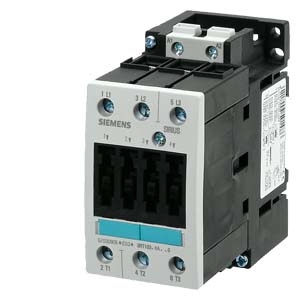

3RT1035-1AP00接觸器
信息來源： 發布時間：2014-01-13 15:15:20 點擊次數：0
3RT1035-1AP00產品信息
CONTACTOR, AC-3 18.5 KW/400 V, AC 230 V, 50 HZ, 3-POLE, SIZE S2, SCREW CONNECTION
接觸器、AC-3 18.5 KW / 400 V AC 230伏,50赫茲,3-POLE,大小S2,螺釘連接
|
綜合技術數據：
|
||
| 產品品牌名稱 | SIRIUS | |
| 接觸器的結構尺寸 | S2 | |
| 防護等級 IP / 正面的 | IP20 | |
| 污染程度 | 3 | |
| 安裝高度 / 對于高度高于NN / 最大的 | m | 2,000 |
| 環境溫度 / 運行期間 | °C | -25…+60 |
| 機械式使用壽命（轉換周期） | ||
|
10,000,000 | |
|
10,000,000 | |
|
5,000,000 | |
|
主電路
|
||
| 常閉觸點數目 / 用于主觸點 | 0 | |
| 常開觸點數目 / 用于主觸點 | 3 | |
| 工作電流 | ||
|
||
|
A | 60 |
|
A | 55 |
|
A | 40 |
|
A | 35 |
|
||
|
A | 55 |
|
A | 4.5 |
|
||
|
A | 55 |
|
A | 25 |
|
||
|
A | 55 |
|
A | 55 |
|
||
|
A | 35 |
|
A | 2.5 |
|
||
|
A | 55 |
|
A | 25 |
|
||
|
A | 55 |
|
A | 55 |
| 額定功率 | ||
|
kW | 18.5 |
|
kW | 18.5 |
|
W | 18,500 |
|
控制電路：
|
||
| 電壓類型 / 控制饋電電壓的 | AC | |
| 工作區要素控制饋電電壓測定值 / 電磁線圈的 | ||
|
||
|
0.8…1.1 | |
| 起動視在功率 / 電磁線圈的 / 在AC時 | V·A | 145 |
| 停機視在功率 / 電磁線圈的 / 在AC時 | V·A | 12.5 |
| cos phi 電感的 / 對于線圈的起動功率 | 0.79 | |
| cos phi 電感的 / 對于線圈的停機功率 | 0.36 | |
|
輔助電路
|
||
| 接觸可靠性 / 輔助觸頭的 | 每億次操作轉換有一次錯接(17V, 1mA) | |
| 常閉觸點數目 / 用于輔助觸點 / 無延遲地開關轉換 | 0 | |
| 常開觸點數目 / 用于輔助觸點 / 無延遲地開關轉換 | 0 | |
|
短路
|
||
| 熔斷器熔絲的結構形式 | ||
|
保險絲gL/gG: 10A | |
|
||
|
保險絲gL/gG: 125 A | |
|
保險絲gL/gG: 63 A | |
|
裝入/固定/外廓尺寸
|
||
| 固定類型 | 按照DIN EN 50022在35mm安裝導軌上的螺絲固緊和扣接固緊 | |
| 成排式裝入 | 是 | |
| 寬度 | mm | 55 |
| 高度 | mm | 112 |
| 深度 | mm | 115 |
| 到接地部件的須遵守間距 / 側向地 | mm | 6 |
|
連接方式：
|
||
| 電氣連接結構形式 | ||
|
螺栓連接 | |
|
螺栓連接 | |
| 可連接的導線截面類型 | ||
|
||
|
2x (0.75 ... 16 mm²) | |
|
2x (0.75 ... 25 mm²) | |
|
||
|
2x (0.75 ... 16 mm²) | |
|
2x (0.75 ... 16 mm²) | |
|
2x (18 ... 2) | |
|
||
|
2x (0.5 ... 1.5 mm²)，2x (0.75 ... 2.5 mm²)，最大 2x (0.75 ... 4 mm²) | |
|
||
|
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) | |
|
2x (20 ... 16), 2x (18 ... 14), 1x 12 | |
