3RV1021-1EA10產品信息
信息來源： 發(fā)布時間：2014-01-13 15:49:35 點擊次數：0

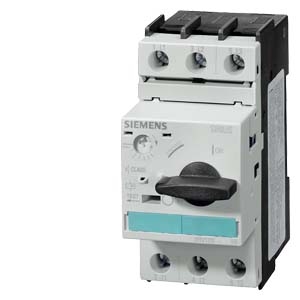

3RV1021-1EA10產品詳細信息
CIRCUIT-BREAKER SIZE S0, FOR MOTOR PROTECTION, CLASS 10, A-REL. 2.8...4A, N-REL. 52A, SCREW TERMINAL, STANDARD SWITCHING CAPACITY
電動機保護斷路器大小盲,A-REL類10日。2.8……4,N-REL。52,螺絲接線端,標準的轉換能力
| 產品品牌名稱 | SIRIUS | |
| 產品名稱 | 斷路器 | |
| 斷路器的結構尺寸 | S0 | |
| 極數 / 用于主電流電路 | 3 | |
| 產品功能 | ||
|
否 | |
|
是 | |
|
是 | |
|
否 | |
| 產品組件 | ||
|
否 | |
|
否 | |
|
否 | |
| 產品擴展 | ||
|
是 | |
|
否 | |
| 脈沖電壓強度 / 測定值 | V | 6,000 |
| 防護等級 IP / 正面的 | IP20 | |
| 防電擊接觸保護 | 防直接接觸保護 | |
| 安裝高度 / 對于高度高于NN / 最大的 | m | 2,000 |
| 抗沖擊穩(wěn)定性 | 25g / 11 ms | |
| 環(huán)境溫度 | ||
|
°C | -50…+80 |
|
°C | -50…+80 |
|
°C | -20…+70 |
| 損耗有功功率 / 總的 / 典型的 | W | 6 |
|
主電路
|
||
| 工作電壓 / 測定值 | V | 690 |
| 電壓類型 | AC/DC | |
| 額定功率 / 在AC-3時 / 在400 V時 / 測定值 | kW | 1.5 |
| 工作電流 / 在AC-3時 / 在400 V時 / 測定值 | A | 4 |
| 機械式使用壽命（轉換周期） / 主觸點的 / 典型的 | 100,000 | |
| 開關頻率 / 在AC-3時 / 按照IEC 60947-6-2 | 1/h | 15 |
|
輔助電路
|
||
| 轉換器數目 / 對于輔助觸點 | 0 | |
|
保護功能 :
|
||
| 脫扣級 | CLASS 10 | |
| 可調節(jié)的動作值電流 / 電流控制的過載脫扣 | A | 2.8…4 |
| 極限短路電流(Icu)分斷能力 | ||
|
kA | 100 |
|
kA | 100 |
|
kA | 6 |
|
裝入/固定/外廓尺寸
|
||
| 固定類型 | 按照DIN EN 50022在35mm安裝導軌上的螺絲固緊和扣接固緊 | |
| 裝入位置 | 任意的 | |
| 深度 | mm | 96 |
| 高度 | mm | 97 |
| 寬度 | mm | 45 |
|
連接：
|
||
| 電氣連接的排列 / 對于主電流電路 | 正面的 | |
| 電氣連接結構形式 | ||
|
螺栓連接 | |
|
螺栓連接 | |
| 可連接的導線截面類型 | ||
|
||
|
2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²) | |
|
||
|
2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²) | |
|
2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²) | |
|
2x (14 ... 10) | |
